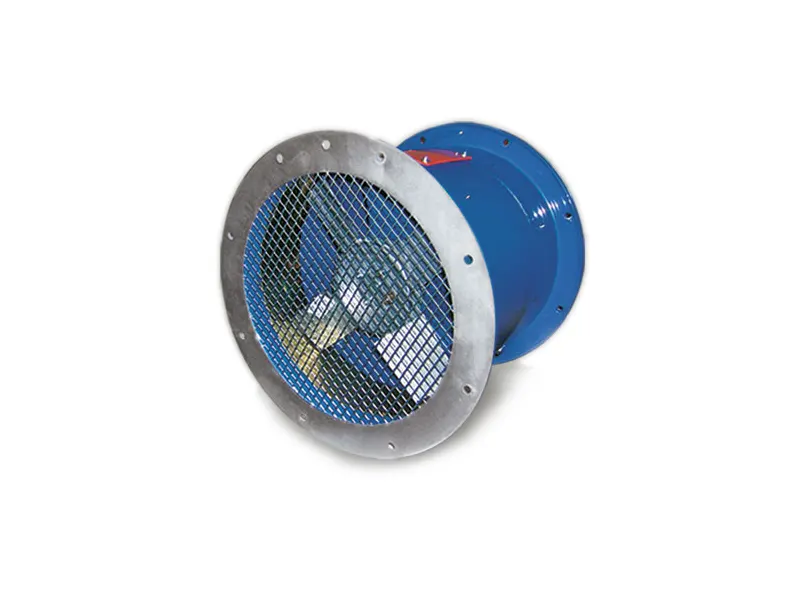

VAAT Ventilatori Assiali Atex
Ventilatori diretti, esecuzione 4 e 5
| Classe Termica Motore | Classe Termica Ventilatore | Temperatura Ambiente | Temperatura Flusso |
|---|---|---|---|
| T4 | T135°C (T4) | -20 ÷ +40°C | -20 ÷ +40°C |
| T3 | T200°C (T3) | -20 ÷ +40°C | -20 ÷ +40°C |
| TX | TX (Tmax consentita dal motore) | -20 ÷ +40°C | -20 ÷ TX (Tmax consentita dal motore) |
Ventilatori 3GD
Deve necessariamente avere:
- il portello d’ispezione per controllare che non sia presente un eventuale deposito di polvere all’interno del tamburo e che vengano mantenuti i necessari gaps tra parti in movimento e parti fisse;
- idonee guarnizioni atte ad evitare una eccessiva fuoriuscita di fluido dalle flangiature;
- reti di protezione in aspirazione ed in mandata*;
- motore idoneo alla zona di utilizzo.
Le giranti sono realizzabili in alluminio o poliammide caricato con fibre di vetro:
- alluminio con tamburo in alluminio oppure tamburo in acciaio al carbonio con fascia in ottone rivettata, utilizzabile fino a 245°C;
- poliammide caricato con fibre di vetro con tamburo in acciaio al carbonio utilizzabile fi no a 110°C, per grandezze fino a 450 con motori a 2 poli, fino a 900 con motori a 4 poli.
(*) La direttiva Atex e la marchiatura CE impongono il rispetto della direttiva macchine, per cui il ventilatore Atex, a livello normativo, deve essere considerato come quasi macchina e dunque protetto. L’utilizzatore che, effettuata un’attenta analisi dei rischi, ritenesse opportuno rimuovere le protezioni dovrà lasciarle comunque a corredo del ventilatore in previsione di un possibile cambio di destinazione d’uso dello stesso.
Ventilatori 2GD
Vale esattamente quanto detto per il 3GD in più il motore deve essere idoneo alla diversa zona di utilizzo.
